EK9シビック タイミングベルト交換

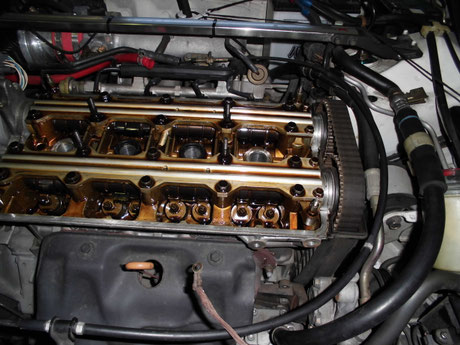

EK9 カムカバー

先にカムカバーを外します

EK9 タイベルカバー

タイベルカバーを外すのにエンジンマウントが邪魔になるのでマウントを外します

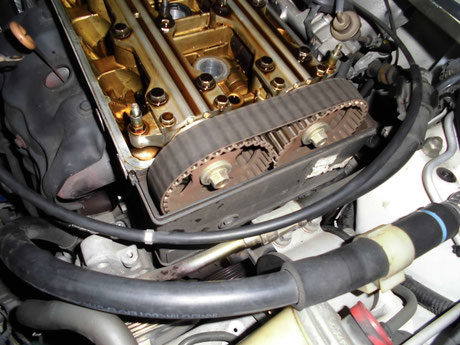

EK9 タイミングベルト

エンジンマウントを外してタイベルカバーを外すとタイミングベルトが見えます

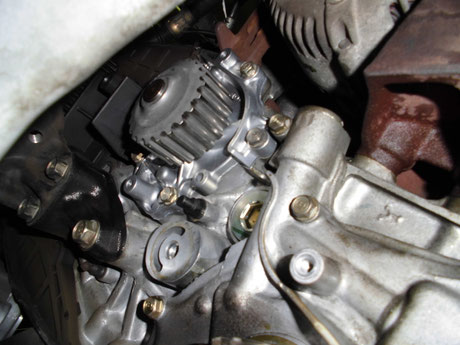

EK9 ウォーターポンプ

ついでにウォーターポンプも交換しました

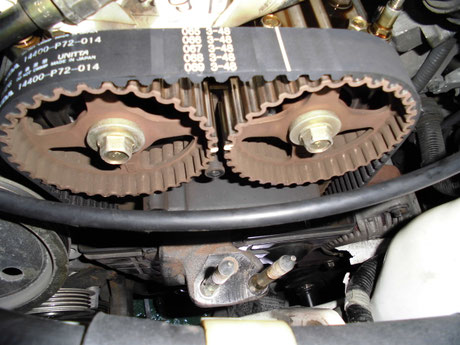

EK9 タイミングベルト取付け

タイミングベルトを取付けて元通りに戻していきます

EK9シビック エンジンマウント交換

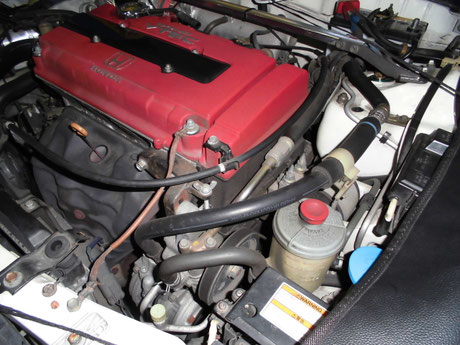

EK9 無限の強化エンジンマウント

無限の強化エンジンマウントに交換しました

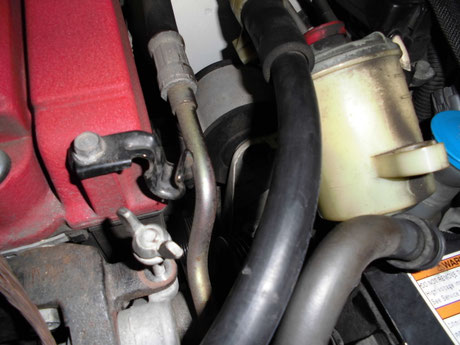

EK9 エンジンマウント

左側のエンジンマウントはパワステリザーブタンクをよけてマウントボルトを緩めます

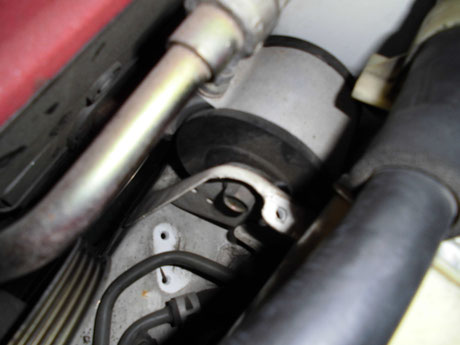

EK9 マウントボルト

エンジン側のマウントボルトが見えました



EK9 右側:マウント交換

右側のマウントを交換したところ



インテークパイプを取外すとマウントが見えます

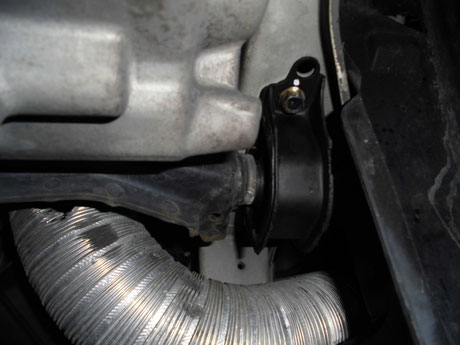

EK9 ミッション下側:マウント交換

ミッション下側のマウントを交換

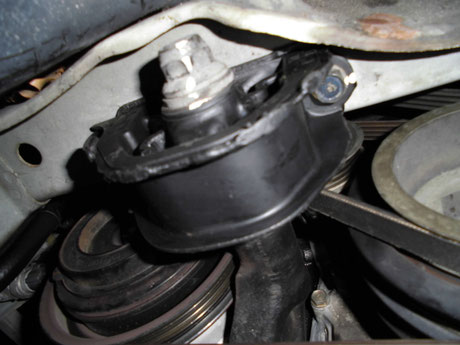

EK9 エンジン下側:マウント交換

エンジン下側のマウントを交換

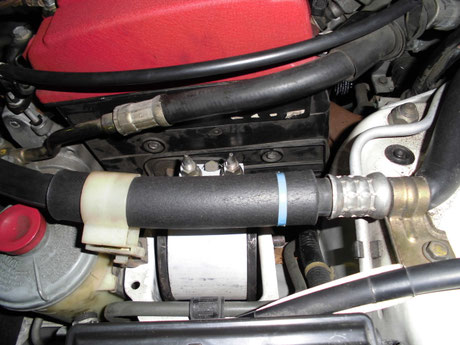

EK9 パワステのリザーブタンクとエアコンの配管

パワステのリザーブタンクとエアコンの配管を元に戻します

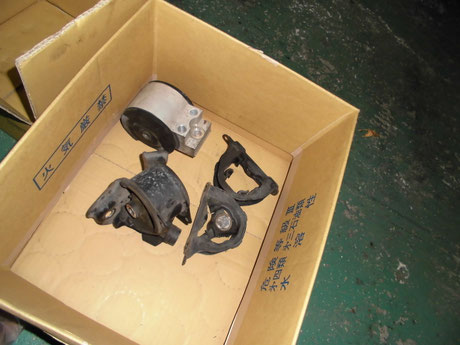

EK9 取外したマウント

取外したマウント

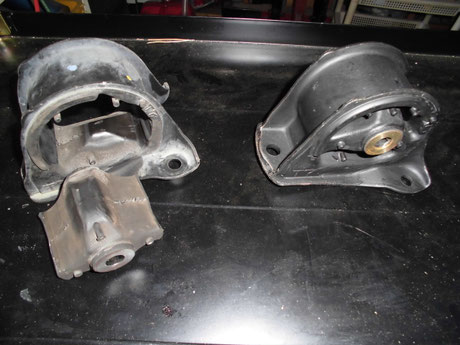

EK9 リヤ側のマウント

リヤ側のマウントは抜取るのが大変でした

EK9 リヤ側のマウント

リヤ側のマウント



切れてました
