AE86トレノ ダッシュボード修理&塗装

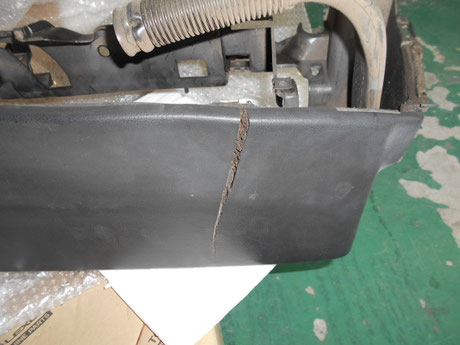

AE86 ダッシュボード割れ



ダッシュボードに発生した亀裂を修復後に、塗装して修理

をしました。

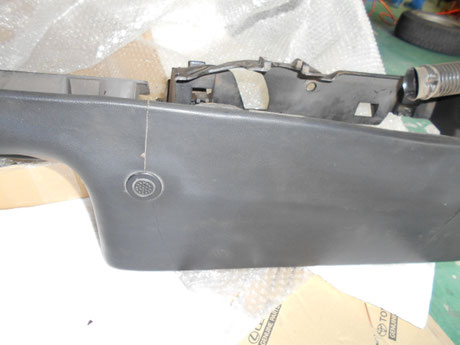

AE86 レビン トレノ ダッシュボード修理



亀裂やキズのある周辺を削って、なるべく平らになるように

加工します。

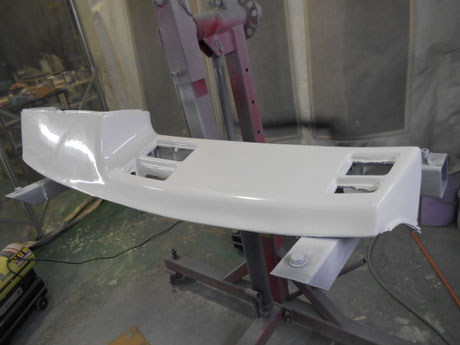

レビン トレノ ダッシュボード塗装



専用のプライマーを、ガンガンに吹付けます。





ダッシュ割れ修理



プライマーを塗り込んだことで、亀裂部分に塗料が流れ込み、

多少は目立たなくなります。

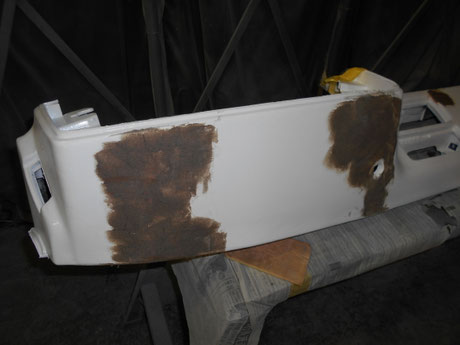

ハチロク ダッシュボード修理



亀裂部分をパテで埋めていきます。

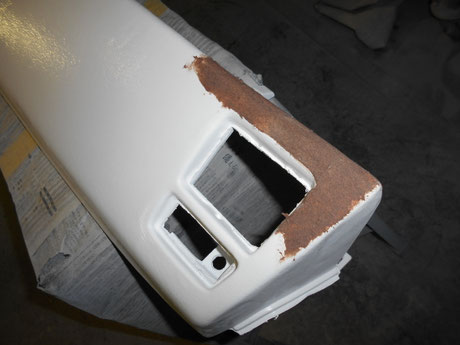

AE86 ダッシュ割れ修理



一度塗りでは、亀裂を埋める事ができないので、亀裂を隠すように、少しづつパテを塗っていきます。



パテが乾いたら、ツライチになるように表面を磨いていきます。



亀裂が隠れるまでこの作業を繰り返します。

レビン トレノ ダッシュ修理



パテ磨きが完成したら、再度プライマーを吹き付けて、下地を

整えます。

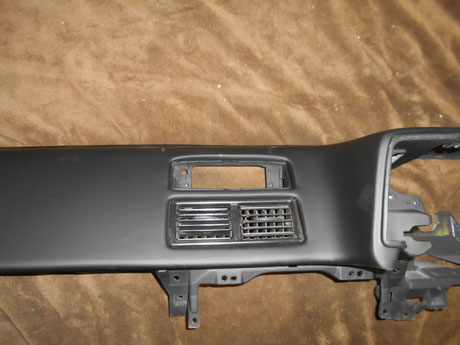

AE86ダッシュボードリペア



艶消し黒で塗装します。

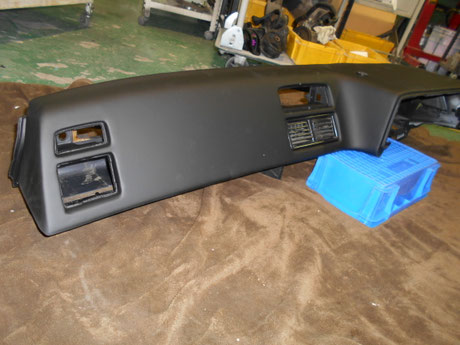

AE86ダッシュボード修理



取外しておいたエアコン吹出し口や、その他部品を取り付けます。

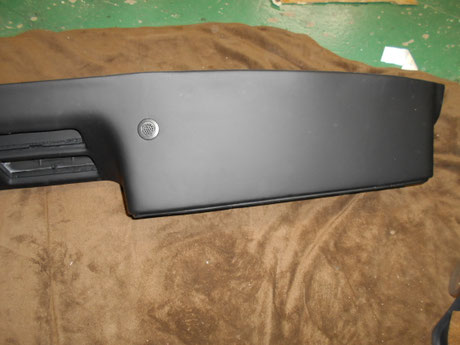

AE86 ダッシュボード塗装



亀裂がひどかった部分も、きれいに修復することができました。

AE86レビン 内張り塗装

AE86 内張り塗装



AE86 3ドアの内張りです。



割れている部分を修理後に塗装しました。

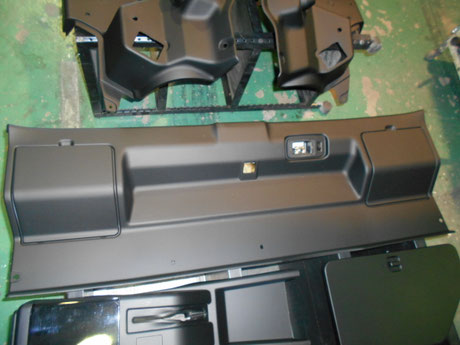

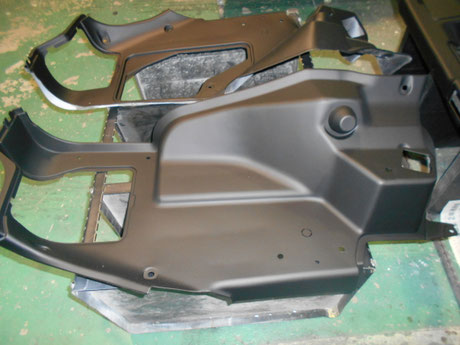

レビン トレノ 内張り塗装
AE86 レビン トレノ 内張り塗装
AE86 内装塗装

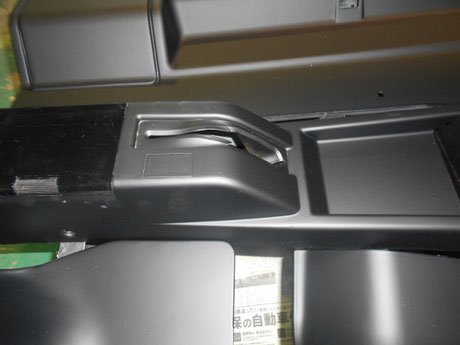

ハチロク 内装塗装

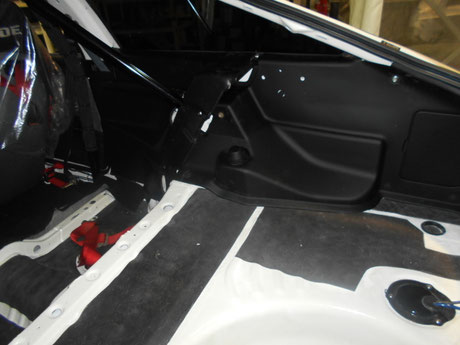

内張り 塗装

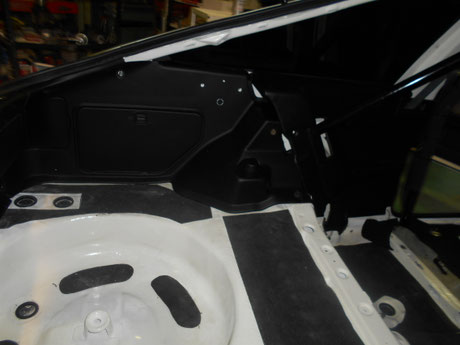

内張り修理
AE86 内張り修理

AE86トレノ レストア

エンジン・ミッションを降ろして その他全ての部品を外していきます

ホーシングはタイヤを外さずに降ろすと、そのまま移動できます

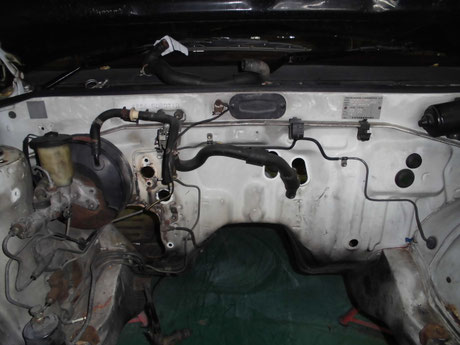

エンジンルーム

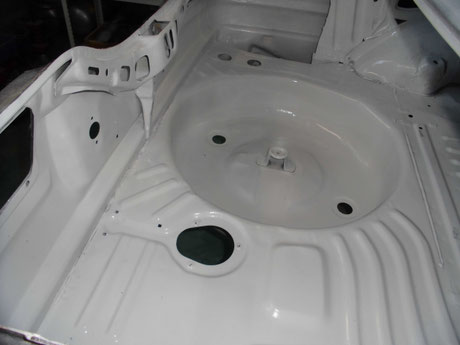

トランク内

室内

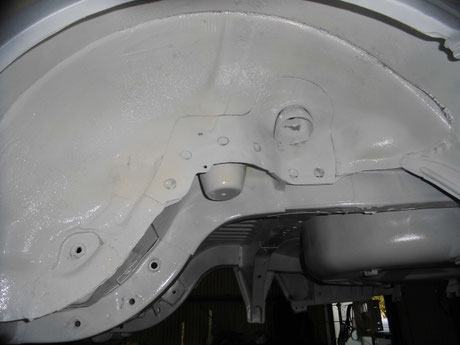

フロント右側

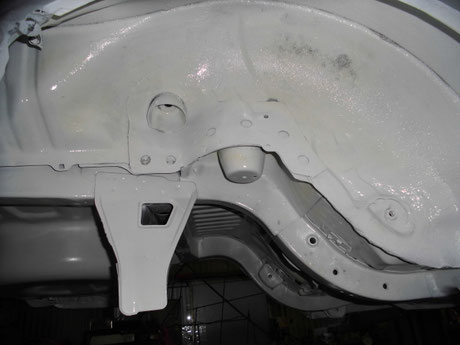

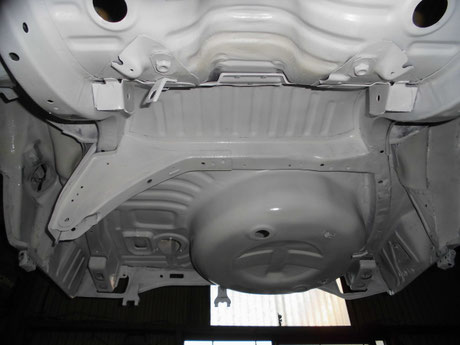

リヤ下側

リヤ右側

リヤ左側

AE86 ワイパーアーム交換

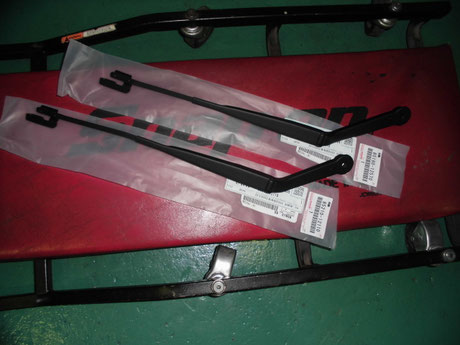

AE86 ワイパーアーム


ワイパーアームの錆が酷くなってきたので新品に交換しました

AE86 ワイパーアーム交換


交換したワイパーアーム

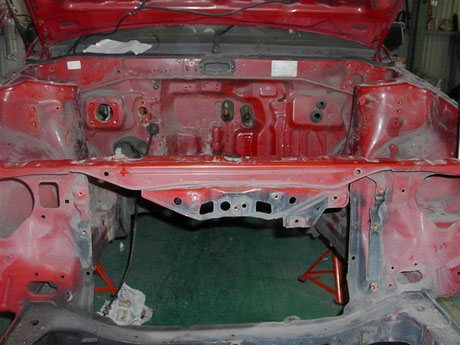

AE86 レビン  スポット増し

AE86レビン スポット増し

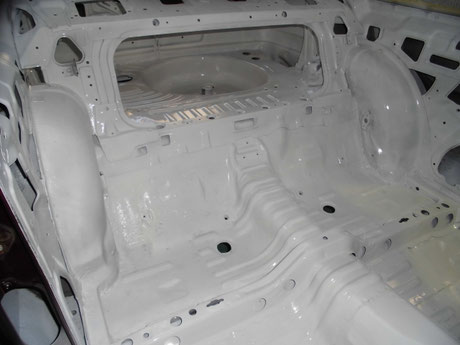

エンジン その他のパーツを取外してホワイトボディにします

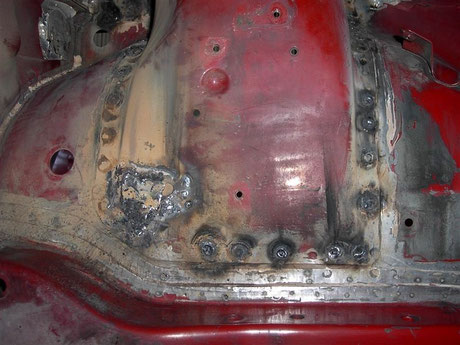

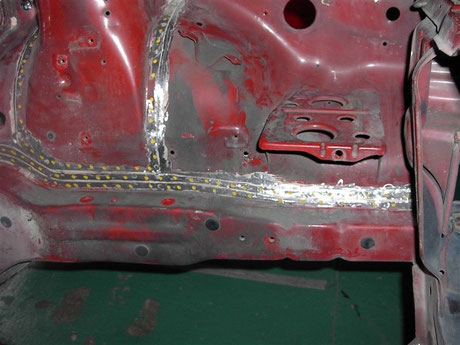

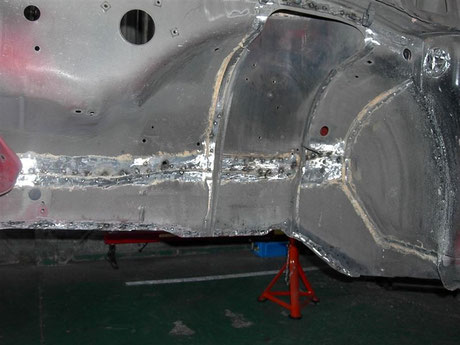

AE86 スポット増し


純正スポットの間に印を入れ、ドリルでもんだ箇所を溶接していきます


フロントフレーム外側

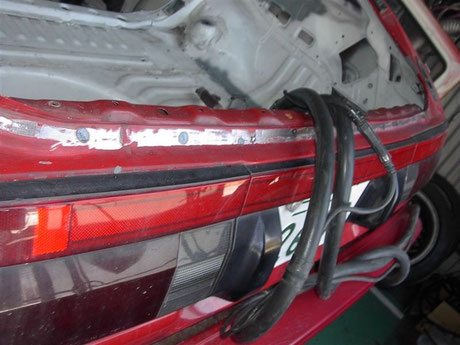

AE86レビン リヤハッチ開口部スポット増し


リヤハッチ開口部も補強


フロントストラットタワー

AE86レビン フレーム補強


フロントフレーム先端

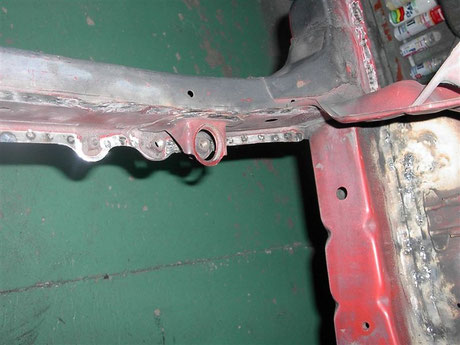

AE86レビン ロワサポート


ロワサポート

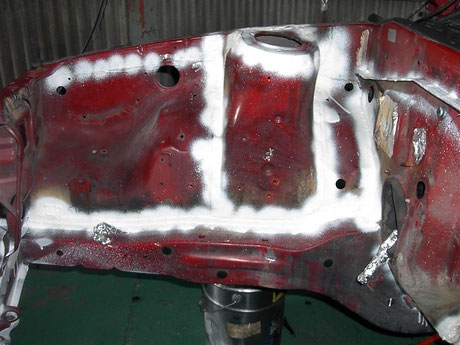

AE86 サビ止め


溶接部にサビ止め

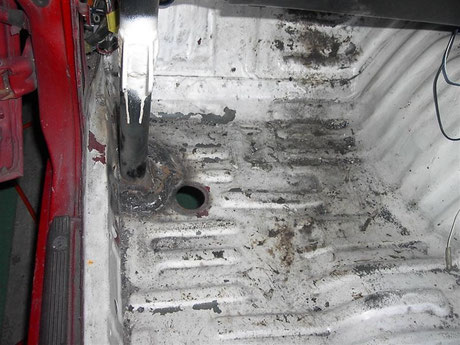

AE86 ロールバー溶接


ロールバーも溶接しました

AE86 ロールバー取り付け


リヤ側も溶接

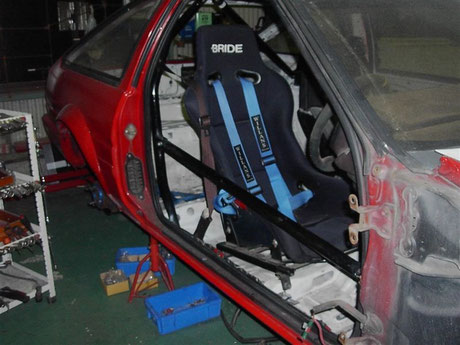

AE86 サイドバー取り付け


サイドバー取り付け


塗装後にエンジン その他パーツを組付け

AE86 ダッシュボード修理

AE86 ダッシュボード取外し



亀裂の入ったダッシュボードを取外し修理します

AE86  ダッシュボード亀裂



亀裂部分を削りパテ埋めし平らにしていきます。

AE86 ダッシュボード修理



綺麗に平らになったら、レザーシートを貼っていきます。

AE86 ダッシュボード修理レザーシート貼り付け



ダッシュボードを取り付けます。

 AE86 ダッシュボード修理



ダッシュボード修理完了です。

AE86 ダッシュボード割れ修理



乱反射もせず 綺麗に仕上がりました。













ダッシュボードリペアのページはこちら

AE86 レビン アウターハンドル修理

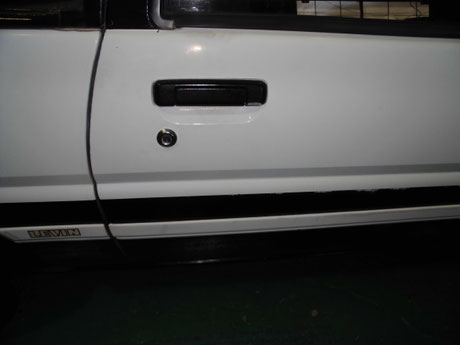

AE86レビン ドアノブ



AE86レビンのドアアウターハンドルが壊れてしまい、

外からドアを開けることが出来ない状態でした。

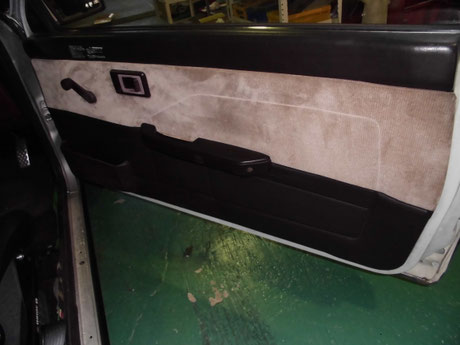

AE86 レビン 内張り



アウターハンドルを取外すため、内張りを外します。

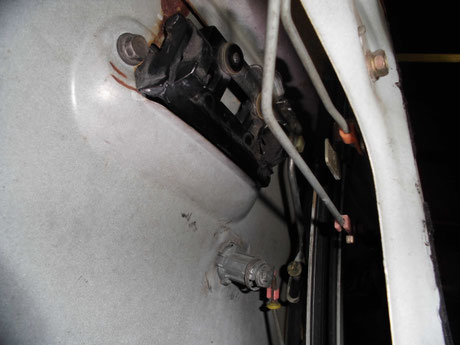

AE86 レビン アウターハンドル



内張りを外すとアウターハンドルを固定するボルトが見えます。

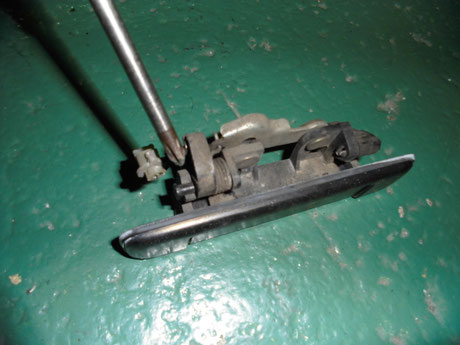

AE86 レビン ドアアウターハンドル



アウターハンドルを取外してみると、ハンドルが固定される部分の

プラスチックが欠けていました。

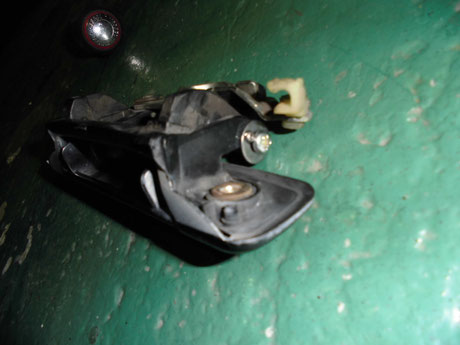

AE86 レビン アウターハンドル修理



ワッシャーをタッピングビスで固定し、ボルトを通します。

AE86 レビン ドアハンドル修理



セルフロックナットを使って固定しました。
